Знайомство з програмою

Генератор на сайті будує викрійку за хвилину, але змінювати в ній можна лише мірки та прибавки. Olcroy — безкоштовна програма для комп’ютера, у якій видно всю побудову: кожну точку, лінію і формулу. У ній можна змінити мірку і одразу побачити, як перебудувалася викрійка, намалювати власну модель і надрукувати деталі.

Цей урок — коротка екскурсія: встановлення, вікно програми, файл із генератора, друк. Далі вас ведуть уроки всередині самої програми.

Встановлення і перший запуск

Olcroy працює на Windows 10 (версія 1809 і новіша) та Windows 11, 64-розрядних. Завантажте інсталятор на сторінці програми і запустіть його.

В інсталяторі залиште галочку зв’язати файли: тоді викрійка і мірки відкриватимуться подвійним клацанням.

При першому запуску програма запитає мову інтерфейсу. Її можна змінити пізніше: Файл → Налаштування → Конфігурація.

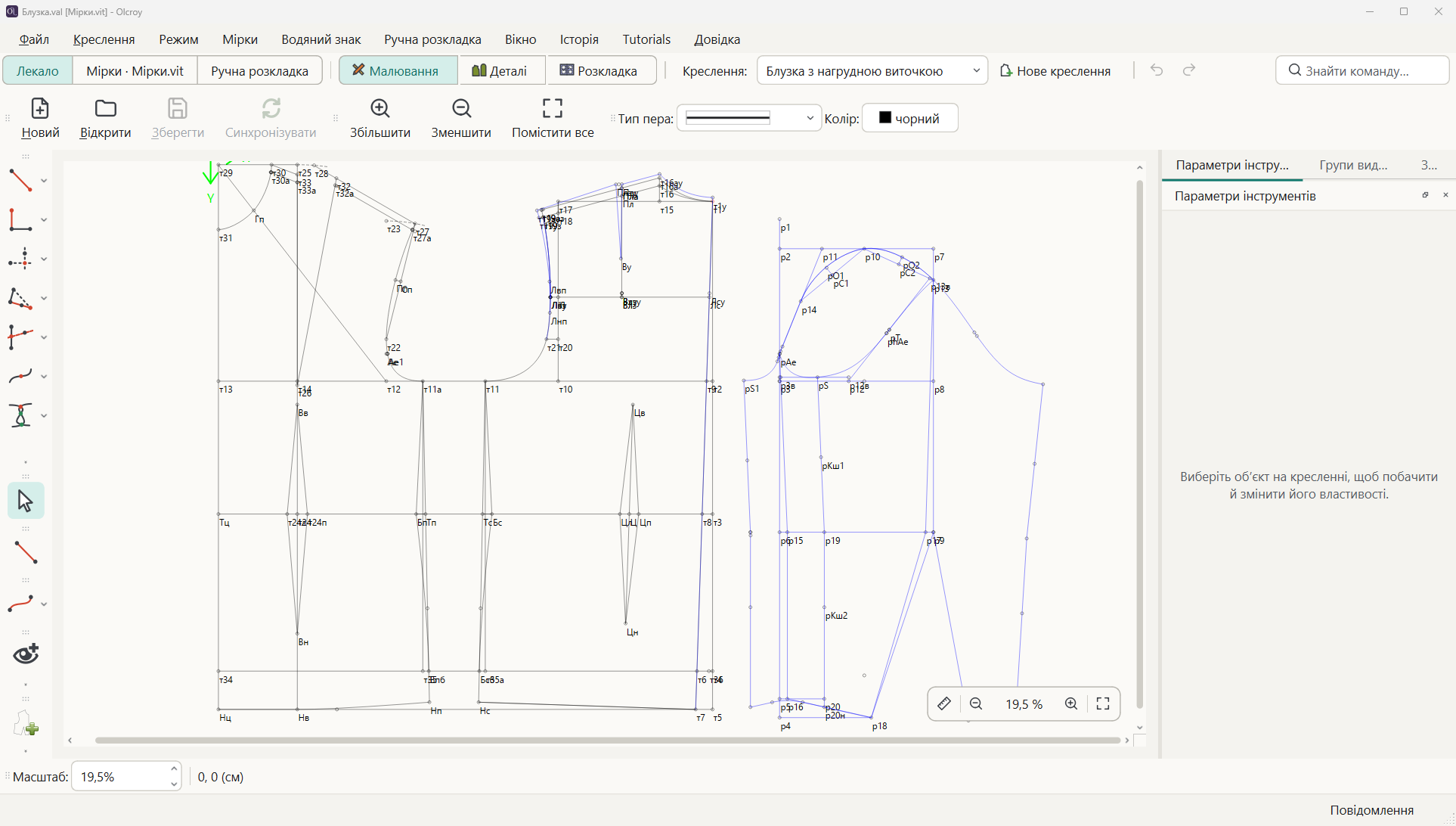

Вікно програми

В Olcroy одне вікно і три сторінки. Перемикаються вони в меню Вікно або клавішами:

• Викрійка (Ctrl+1) — побудова: точки, лінії, криві та деталі. Тут ви будете майже весь час.
• Мірки (Ctrl+2) — таблиця мірок відкритого файлу .vit.
• Ручна розкладка (Ctrl+3) — деталі на аркушах, якщо хочеться розставити їх руками.

Сторінка «Викрійка» має три режими, вони в меню Режим:

• Малювання (Ctrl+W) — лінії побудови, як на аркуші у конструктора.
• Деталі (Ctrl+E) — тільки деталі з припусками.
• Розкладка (Ctrl+L) — деталі, розкладені по аркушах паперу для друку.

Якщо не пам’ятаєте, де команда, натисніть Ctrl+K і почніть набирати її назву: «мірки», «друк», «експорт». Програма покаже команду і виконає її.

Відкрити викрійку з генератора

У генераторі виберіть у меню «Експорт» пункт Olcroy (.val): креслення і деталі. Завантажиться архів .zip, у ньому два файли: викрійка .val і мірки .vit.

1. Розпакуйте архів в окрему теку. Обидва файли мають лежати поруч.
2. Відкрийте файл .val подвійним клацанням або через Файл → Відкрити (Ctrl+O).

Викрійка пам’ятає, де лежать її мірки, відносно себе. Тому, якщо переносите викрійку в іншу теку або на інший комп’ютер, переносьте її разом із файлом мірок.

Змінити мірку

Тут видно головну відмінність програми від генератора: побудова не малюється заново, а перераховується за формулами.

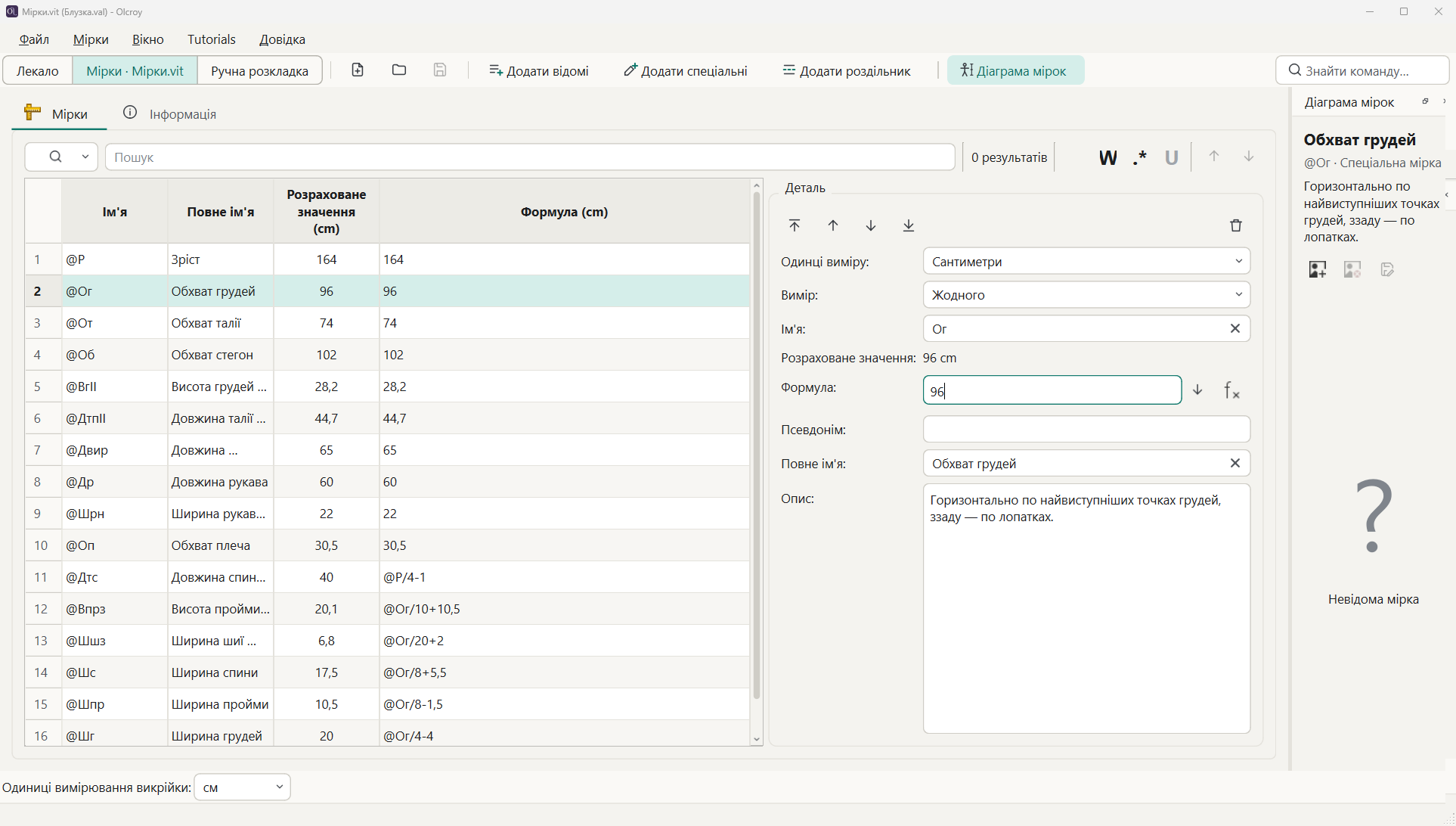

1. Відкрийте мірки: Мірки → Редагувати поточні або Ctrl+2.
2. Виберіть мірку в таблиці, наприклад обхват грудей, і впишіть нове значення в поле Формула.
3. Збережіть файл мірок: Ctrl+S.

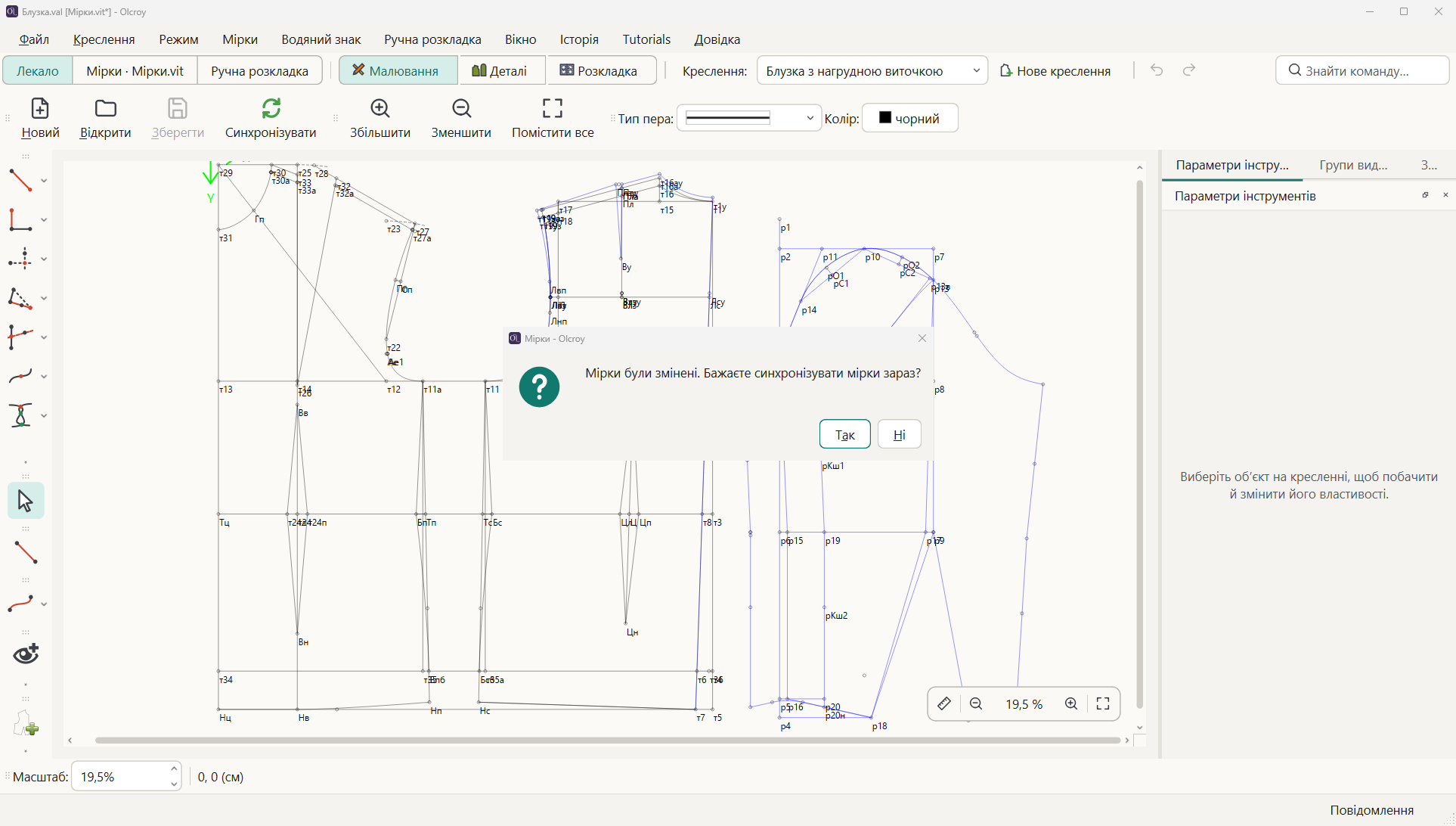

4. Поверніться до викрійки (Ctrl+1). Програма помітить, що мірки змінилися, і запитає: «Мірки були змінені. Бажаєте синхронізувати мірки зараз?» Відповідьте «Так».

Викрійка перебудується: зсунуться точки, лінії і деталі, які залежать від цієї мірки. Якщо відповіли «Ні», синхронізувати можна пізніше: Мірки → Синхронізувати.

Вбудовані уроки

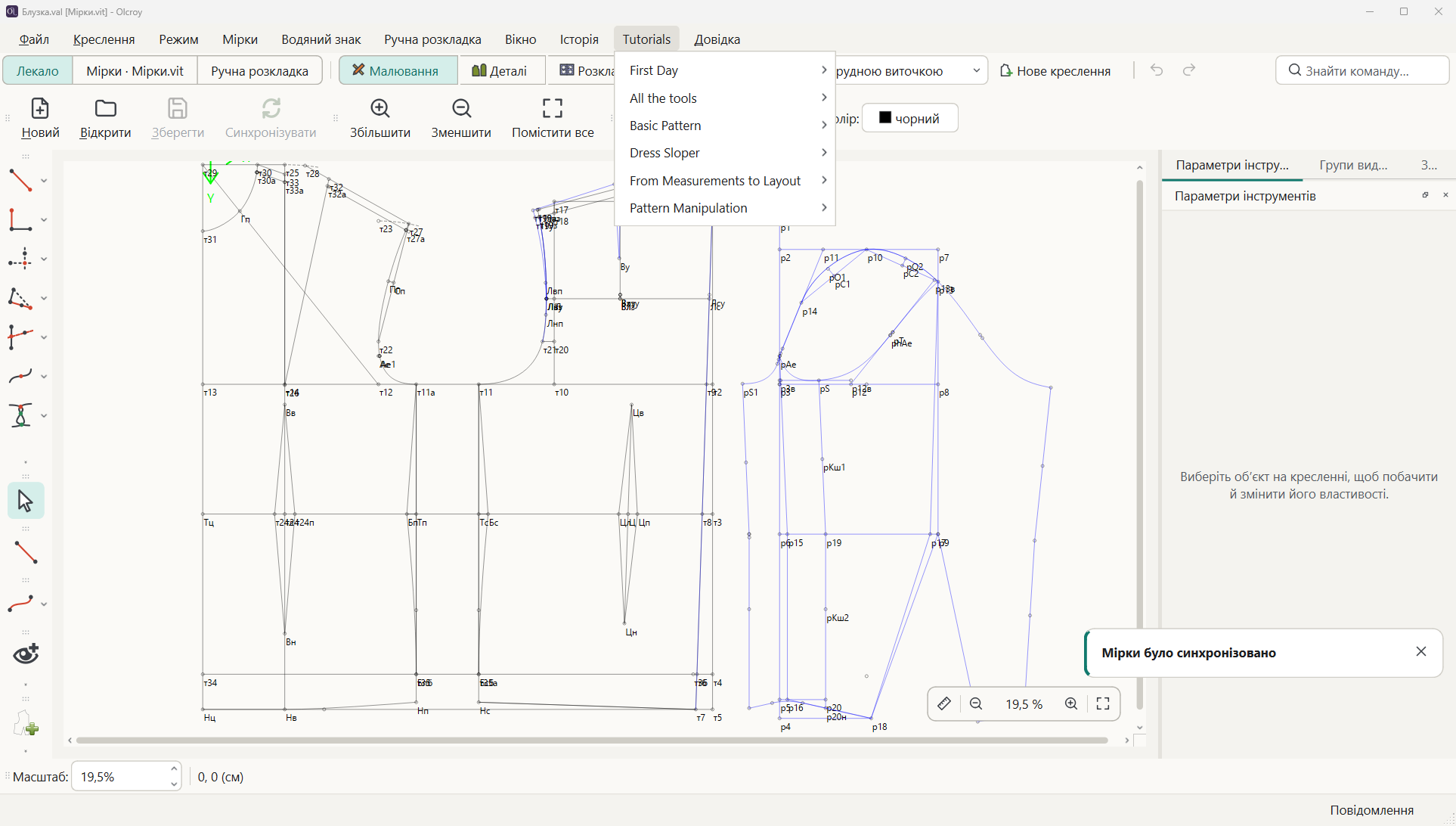

Решти програма навчить сама. Уроки відкриваються в меню Tutorials або кнопкою «Tutorials» на стартовій сторінці. Урок не робить роботу за вас: він показує, де кнопка, чекає, поки ви її натиснете, і перевіряє результат. Кожен урок працює на своїй копії файлу, тож ваші викрійки він не зіпсує.

Вбудовані уроки поки що доступні англійською або російською мовою.

Уроки зібрані в шість курсів:

• First Day (Перший день) — вікно програми, пошук команд, свій файл мірок, нова викрійка. Почніть з уроку The program window («Вікно програми»).
• Basic Pattern (Базова викрійка) — точки, дуги, криві, виточка, деталь, припуск.
• Dress Sloper (Основа плаття) — побудова основи по кроках, від мірок до перенесення лінії плеча.
• From Measurements to Layout (Від мірок до розкладки) — таблиця мірок на кілька розмірів, розкладка, експорт деталей.
• Pattern Manipulation (Моделювання) — перенесення виточки, лінії фасону, розрізання і розсування.
• All the tools (Усі інструменти) — урок на кожен інструмент, коли знадобиться довідка.

Якщо ви поки тільки відкриваєте викрійки з генератора, після курсу First Day (Перший день) зазирніть у курс From Measurements to Layout («Від мірок до розкладки»): уроки Changing the size in a pattern («Зміна розміру у викрійці»), Layout settings («Налаштування розкладки») і Exporting details («Експорт деталей»).

Експорт і друк

Щоб надрукувати деталі, їх спершу розкладають по аркушах.

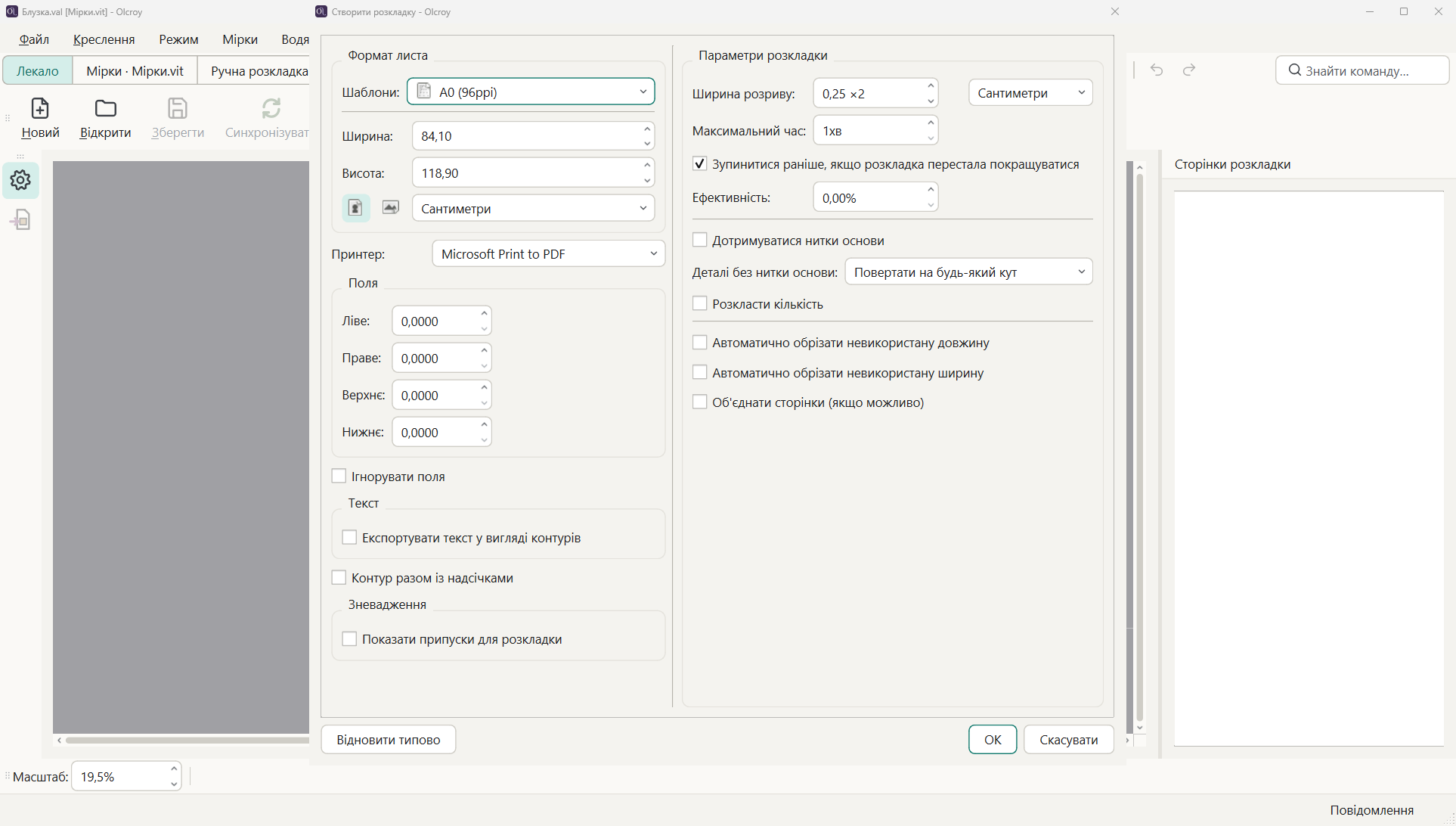

1. Увімкніть режим «Розкладка»: Режим → Розкладка або Ctrl+L. Вперше одразу відкриється вікно «Створити розкладку».
2. Виберіть великий аркуш. У групі «Формат аркуша» виберіть шаблон A0. Деталь у натуральну величину на A4 не вміщується, і розкладку на A4 програма не створить: на аркуші A4 викрійку розріже друк плиткою на кроці 4.

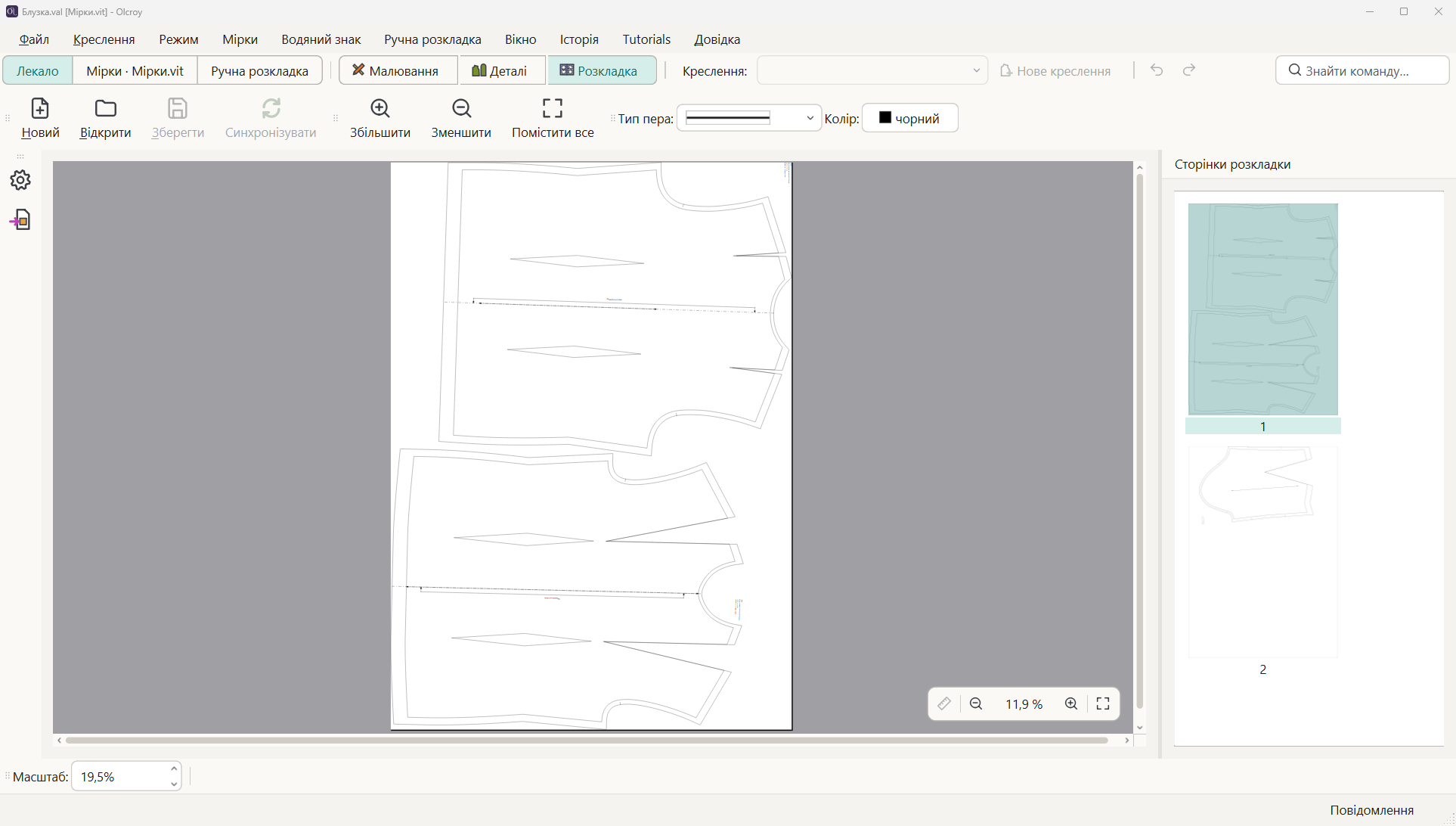

3. Натисніть «OK». Програма розкладе деталі по аркушах: пошук триває кілька секунд і зупиняється сам, коли розкладка перестає покращуватися. Розкладка не оновлюється сама: якщо змінили мірку, відкрийте Налаштування розкладки і розкладіть деталі заново.

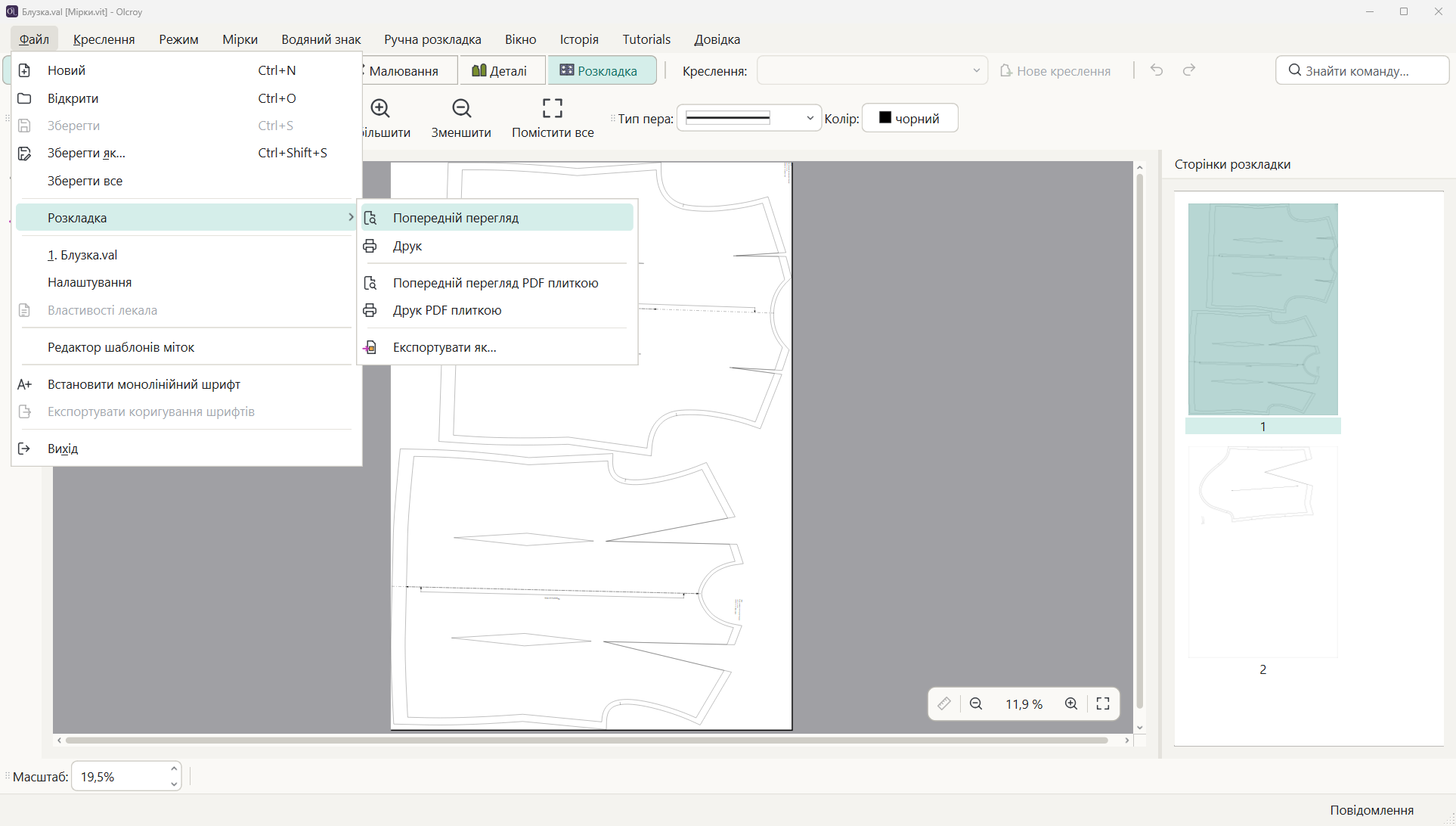

4. Збережіть PDF для друку: Файл → Розкладка → Друк PDF плиткою. Деталі буде розрізано на аркуші A4, які потім склеюють. Аркуші, на які не потрапила жодна деталь, у файл не входять. Номери решти лишаються тими самими («Page 7 of 25»), тому в нумерації будуть пропуски, це не загублені аркуші. Якщо програма знайде, як укласти деталі на меншу кількість аркушів, перед друком відкриється вікно «Друк плиткою»: ліворуч «Як розкладено» з поточною кількістю аркушів, праворуч «Для друку» з меншою. Натисніть «Перекласти й друкувати», щоб заощадити папір: розкладка у вікні викрійки не зміниться, надрукуються всі деталі. «Як є» друкує розкладку без змін. Якщо виграшу немає, вікно не з’являється. Вимкнути цю пропозицію можна в Налаштування → Викрійка.

Інші формати — в Файл → Розкладка → Експортувати як…: звичайний PDF одним великим аркушем для плотера і копіцентру, SVG, PNG, DXF для програм розкрою. Масштаб у цьому вікні залиште 1 — це натуральна величина.

Далі все так само, як із викрійкою з генератора; це описано в уроці «Перша викрійка: друк і склеювання»:

• друк у масштабі 100 % — де це у вікні друку Windows;
• перевірка масштабу перед склеюванням;
• склеювання аркушів;
• копіцентр і плотер — що сказати оператору.
